OPTALIGN smart RS5 - Эффективная и точная центровка валов

Технология RS5

• 5-осный позиционно-чувствительный детектор XL HD.
• Точный встроенный инклинометр.
• Компенсация отраженного света.
• Ускоренная передача данных.
• Предупреждение о состоянии лазера и батареи датчика.
• Увеличенный срок службы лазера и датчика.
• Встроенный модуль Bluetooth.

Преимущества лазерной центровки валов

• Снижение энергопотребления.
• Уменьшение числа случаев выхода из строя подшипников, уплотнений, валов и муфт.
• Снижение рабочих температур подшипников и муфт.
• Снижение уровней вибрации.
• Полное исключение случаев образования трещин или поломки валов.
• Сохранность фундаментных болтов.

OPTALIGN smart RS5 оснащен мощными функциями, позволяющими выполнять центровку машин с
горизонтальным, вертикальным и фланцевым монтажом. Система была разработана для
промышленного применения и может быть использована в экстремальных рабочих условиях
технического обслуживания. Три кнопки для точной центровки
Основные функциональные кнопки позволяют быстро переключаться
между основными функциями во время центровки.

Лазер/датчик

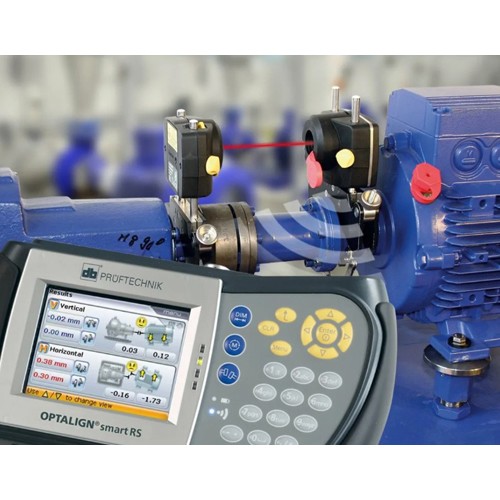

Принцип измерения OPTALIGN smart RS5 основан на запатентованной технологии
одного лазерного луча, которая использует один лазер и датчик, включающий два
позиционно-чувствительных детектора и электронный инклинометр.

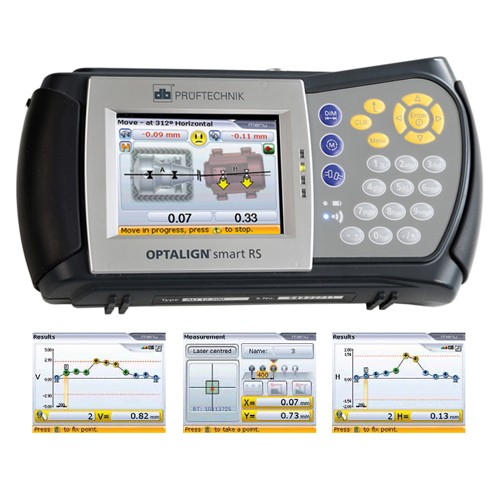

Компьютер
Компьютер OPTALIGN smart RS5 оснащен цветным TFT-дисплеем с высоким разре-
шением, который обеспечивает хорошую читаемость информации даже при небла-
гоприятных условиях освещения. В компьютере используются утилизируемые или
литий-ионные перезаряжаемые аккумуляторные батареи. Интерфейс USB обеспечи-
вает простое подключение к ПК и другим периферийным устройствам, например к
принтеру.

Эксплуатация и интерфейс пользователя
Буквенно-цифровая клавиатура и клавиши навигации обеспечивают комфортную
работу с измерительной системой. С помощью контекстного меню можно легко
получить доступ ко всем необходимым параметрам. Текстовая строка состояния
содержит ценные рекомендации для начинающих. Результаты центровки четко
отображаются в графическом и цифровом форматах.

• Связь Bluetooth

            Удобная и гибкая беспроводная передача данных.

• Измерение в режиме линейной развертки

            Автоматический сбор данных центровки во время вращения вала.

• Одновременный режим активного сдвига

            Мониторинг вертикальных и горизонтальных корректировок машины с лазером и датчиком,
            находящимся в любом угловом положении на валу.

• Технология с одним лазером

           Запатентованная технология с одним лазером/
           датчиком для простой установки.

• InfiniRange

           Эта функция расширяет поверхность детектора, что позволяет выполнять измерения для машин,
           имеющих сильное угловое смещение или удаленных друг от друга. Первоначальная грубая центровка
           не требуется, начальное состояние центровки регистрируется и документируется.

• Интуитивно понятный интерфейс пользователя

            Система направляет пользователя шаг за шагом для определения состояния центровки машины и оценки
            допусков.

• Разворот вида машин

            Меняет положение машин, например двигателя и насоса, при изменении размеров машины.

• Автоматическая оценка состояния центровки

            Улыбающаяся эмограмма и светодиод обеспечивают визуальную индикацию состояния центровки и
            обновление состояния в режиме реального времени в процессе коррекции машины.

• Проверка неплотного прилегания опоры(«мягкой лапы»)

            Измерение, коррекция и сохранение результатов.

• Управление файлами

           Сохраняет файлы измерения в устройстве или передает отчеты в виде PDF-файлов на карту памяти USB.

• Защита данных

            Автоматическое сохранение и возможность возобновления.

Полезные функции OPTALIGN smart RS5

Стандартные функции

• Встроенный модуль Bluetooth.
• Режим активного сдвига — одновременный контроль вертикальных и горизонтальных корректировок машины.
• Центровка машин горизонтального, вертикального и фланцевого монтажа.
• Центровка соединенных, разъединенных и не вращающихся валов.
• Выбор фиксированных опор — устраняет проблемы, связанные с болтами и фундаментом.
• Проверка неплотного прилегания опоры («мягкой лапы») — измерение, коррекция и сохранение результатов.
• Автоматическое непрерывное измерение при вращении вала — запуск и остановка вращения в любом положении.
• Автоматическая оценка состояния центровки с помощью символов TolChek и допусков, определяемых пользователем.
• Таблица результатов для проверки повторяемости данных измерений.
• Разворот вида машин для изменения положения машин, например двигателя и насоса.
• InfiniRange расширяет диапазон измерений детектора для обработки любой величины смещения.
• Проверка влияния напряжения трубы на машину.
• Режим статического измерения — требует наличия любых 3 из 8 доступных точек измерений под углом 45°.
• Сохранение отчетов в виде PDF-файлов непосредственно на карте памяти USB.
• Защита данных — автоматическое сохранение и возможность восстановления.

Мощные опции

• Центровка валопровода из трех машин.
• Введите целевые поправки и значения теплового расширения, включая показания циферблатного индикатора.
• Приложение для прямолинейности в формате 2D.
• Режим многоточечного измерения — измерение в любых трех или более положениях с поворотом на 60° или более.
• Центровка карданных и соединительных валов.
• Перезаряжаемая литий-ионная батарея для работы в тяжелых условиях.
• Собственное программное обеспечение центровки для управления файлами измерений и создания отчетов.

Технические характеристики
