ROTALIGN smart RS5 EX - Самая совершенная система лазерной
центровки валов в EX исполнении

Технология RS5

• 5-осный позиционно-чувствительный детектор XL HD.
• Точный встроенный инклинометр.
• Компенсация отраженного света.
• Ускоренная передача данных.
• Предупреждение о состоянии лазера и батареи датчика.
• Увеличенный срок службы лазера и датчика.
• Встроенный модуль Bluetooth.

Преимущества лазерной центровки валов

• Снижение энергопотребления.
• Уменьшение числа случаев выхода из строя подшипников, уплотнений, валов и муфт.
• Снижение рабочих температур подшипников и муфт.
• Снижение уровней вибрации.
• Полное исключение случаев образования трещин или поломки валов.
• Сохранность фундаментных болтов.

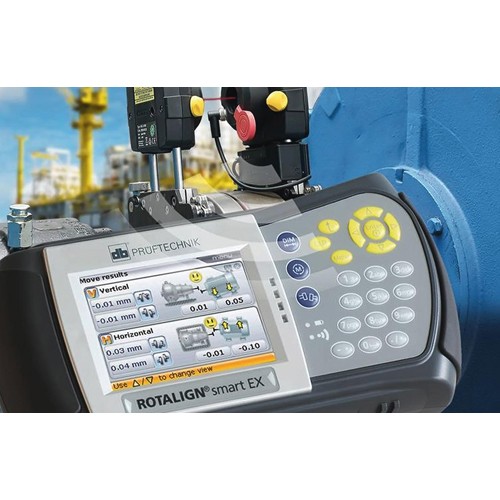

ROTALIGN smart RS5 EX интеллектуальная лазерная система
центровки валов, предназначенная для использования в опасных
зонах. Устройство сертифицировано по ATEX/IECEx для зоны 1.
Система оснащена мощными функциями для выполнения
центровки машин с горизонтальным, вертикальным и фланцевым
монтажом и заметно выделяется благодаря технологии измерения
ROTALIGN по 5 осям, дающей уникальные преимущества.

Лазер/датчик
Принцип измерения RS5 EX основан на запатентованной технологии одно-
лучевого лазера, которая использует
один лазер и датчик, оснащенный двумя позиционно-
чувствительными детекторами и MEMS инклинометром.

Компьютер
Компьютер ROTALIGN оснащен цветным TFT-дисплеем с высоким разрешением,
который обеспечивает хорошую читаемость информации даже при неблагопри-
ятных условиях освещения. Интерфейс USB обеспечивает простое подключение к
ПК и другим периферийным устройствам, например к принтеру.

Эксплуатация и интерфейс пользователя
Буквенно-цифровая клавиатура и клавиши навигации обеспечивают комфортную
работу с измерительной системой. С помощью контекстного меню можно легко
получить доступ ко всем необходимым параметрам. Текстовая строка состояния
содержит ценные рекомендации для начинающих. Результаты центровки четко
отображаются в графическом и цифровом форматах.

• Связь Bluetooth

            Удобная и гибкая беспроводная передача данных.

• Измерение в режиме линейной развертки

            Автоматический сбор данных центровки во время вращения вала.

• Одновременный режим активного сдвига

            Мониторинг вертикальных и горизонтальных корректировок машины с лазером и датчиком,
            находящимся в любом угловом положении на валу.

• Технология с одним лазером

           Запатентованная технология с одним лазером/
           датчиком для простой установки.

• InfiniRange

           Эта функция расширяет поверхность детектора, что позволяет выполнять измерения для машин,
           имеющих сильное угловое смещение или удаленных друг от друга. Первоначальная грубая центровка
           не требуется, начальное состояние центровки регистрируется и документируется.

• Интуитивно понятный интерфейс пользователя

            Система направляет пользователя шаг за шагом для определения состояния центровки машины и оценки
            допусков.

• Разворот вида машин

            Меняет положение машин, например двигателя и насоса, при изменении размеров машины.

• Автоматическая оценка состояния центровки

            Улыбающаяся эмограмма и светодиод обеспечивают визуальную индикацию состояния центровки и
            обновление состояния в режиме реального времени в процессе коррекции машины.

• Проверка неплотного прилегания опоры(«мягкой лапы»)

            Измерение, коррекция и сохранение результатов.

• Управление файлами

           Сохраняет файлы измерения в устройстве или передает отчеты в виде PDF-файлов на карту памяти USB.

• Защита данных

            Автоматическое сохранение и возможность возобновления.

Полезные функции ROTALIGN smart RS5 EX

Стандартные функции

• Режим непрерывного измерения SWEEP: автоматический сбор данных центровки во время вращения вала.
• Режим статического измерения требует наличия любых трех из восьми доступных точек измерений под углом 45 градусов.
• Проверка неплотного прилегания опоры («мягкой лапы»): измерение, коррекция и сохранение результатов.
• Разворот вида машин для изменения положения машин, например двигателя и насоса.
• Допуски: автоматическая оценка состояния центровки с помощью символов эмоций и светодиодов.
• Определяемые пользователем допуски.
• InfiniRange расширяет диапазон измерений детектора для устранения значительной расцентровки.
• Выбор статических опор — устранение проблем с основанием и крепежными болтами.
• Таблица результатов (с отображением трех строк) для проверки повторяемости данных измерений.
• Режим активного сдвига: мониторинг в режиме реального времени горизонтальных и вертикальных корректировок состояния машины.
• Корректировка состояния машин с большим количеством лап (6 и более лап).
• Центровка вертикальных машин.
• Большая емкость памяти.
• Защита данных: автоматическое сохранение и возможность возобновления работы.
• Сохранение отчетов с результатами измерений в формате PDF на карту памяти USB.
• Усреднение нескольких показаний.
• Вид X/Y: показывает координаты лазера и угол вращения.
• Натяжение труб — проверка влияния напряжения трубы на машину.

Эффективные опциональные возможности

• Режим многоточечных измерений — измерение в любых трех или более положениях с поворотом на 60 градусов или более.
• Целевые значения центровки и теплового расширения, включая показания циферблатного индикатора и калькулятор теплового расширения.
• Центровка карданных и промежуточных валов (карданный вал требует специального кронштейна)
• Валопровод из 3 машин

Продвинутые опции

• Проходной режим: режим удобного измерения для несоединенных машин.
• Одновременный режим активного сдвига в горизонтальном и вертикальном направлениях, на одном экране.
• Расширенная таблица результатов: включает до 15 результатов измерений по муфте.
• Диапазоны допусков для улучшенной оценки корректировок машины.
• Выбор типа машины. Реалистичная модель машины.
• Центровка валопровода, включающего в себя до 6 машин
