Система центровки ременного шкива PRUFTECHNIK

Благодаря простоте использования с участием лишь одного оператора, устройство PULLALIGN является универсальным инструментом для выполнения работ по центровке.

Его универсальная конструкция и сильные магниты позволяют монтировать устройства практически на любую поверхность шкива или венцовые шестерни.

• Отображает смещение и угловое смещение.
• Повышенная точность и эффективность по сравнению с методом проверки натянутым проводом и поверочной линейкой.
• Установка выполняется быстро и не требует обучения.
• Увеличивает срок службы ремня и шкива.
• Уменьшает вибрацию и шум от ремня.
• Сокращает время простоя, необходимые трудовые ресурсы и затраты на электроэнергию

Устройство PULLALIGN состоит из двух компактных измерительных устройств, лазер-
ной и отражательной систем, с магнитным креплением, позволяющим устанавливать
его на торцы шкива. На поверхности каждого устройства промаркирована серия гра-
дуированных линий, чтобы обеспечить точную регулировку перемещаемой машины,
которая корректирует вертикальное и горизонтальное угловое и осевое смещение.

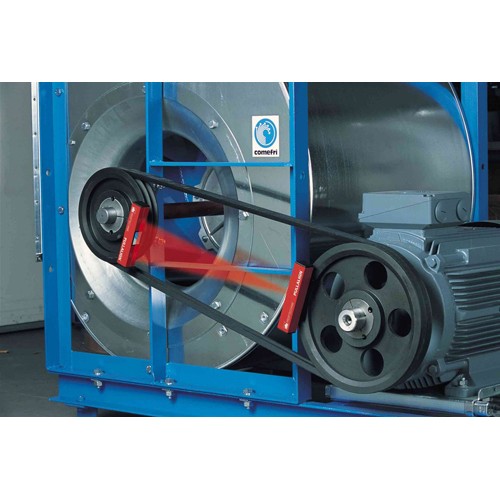

Лазерный датчик передает лазерную линию на отражатель, установленный на про-
тивоположном шкиве (лазерный передатчик должен быть установлен на неподвиж-
ной машине). В зависимости от состояния центровки лазерная линия будет четко
показана на отражателе и возвращена на лазерный передатчик. Отражатель опреде-
ляет любой фактический вертикальный угол перекоса и одновременно показывает
величину осевого смещения. Лазерный датчик показывает горизонтальное угловое
состояние привода.
