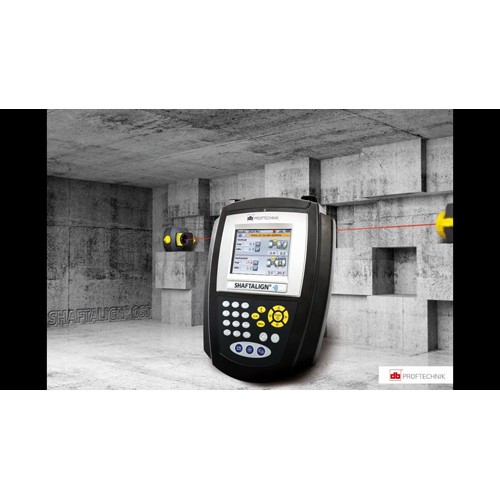

ALI 21.003-BR Система лазерной центровки SHAFTALIGN OS3

Система SHAFTALIGN OS3 разработана и изготовлена для применения в промышленности и может использоваться в экстремальных условиях эксплуатации.
Защита компьютера от пыли и брызг воды соответствует классу IP 65. Защита датчика и отражателя от пыли и временного погружения в воду соответствует классу IP 67.
Буквенно-цифровая клавиатура и клавиши навигации обеспечивают комфортную работу с измерительной системой.
На SHAFTALIGN OS3 установлен цветной дисплей TFT высокого разрешения с подсветкой.
Встроенный датчик освещенности автоматически изменяет яркость дисплея,что поззволяет комфортно считывать показания в условиях низкой освещенности и продлевает ресурс устройства.
В стандартный комплект поставки входит компьютер с перезаряжаемыми аккумуляторными батареями.
Интерфейс USB обеспечивает простое подключение к ПК и другим периферийным устройствам, например к принтеру.
Система предлагает различные варианты создания и архивирования отчетов по результатам измерений центровки, а также может сохранять их непосредственно в формате PDF на карте памяти

Технология OS3:

3-осный HD PSD детектор.
Встроенный высокоточный инклинометр на MEMS компонентах.
Увеличенное время работы.
Эргономичная конструкция.
Предупреждения о состоянии аккумуляторной батареи датчика.
Обмен данными через Bluetooth.
Встроенная функция компенсации внешней засветки.
Высокоскоростной ЦП и увеличенный объем памяти.

Стандартные функции

Датчик OS3 с детектором HD XL и прецизион- ным MEMS инклинометром.
Компьютер со встроенной перезаряжаемой аккумуляторной батарей *.
Автоматическая передача данных через модуль беспроводной связи Bluetooth *.
Центровка машин горизонтального, вертикального и фланцевого монтажа.
Центровка соединенных, разъединенных валов и невращающихся осей.
Автоматическое измерение в режиме Active Clock.
Проверка неплотного прилегания опоры («мягкой лапы»): измерение, коррекция и сохранение результатов.
Выбор фиксированных опор — устранение проблем с основанием и крепежными болтами.
Автоматическая оценка состояния центровки с помощью TolChek.
InfiniRange расширяет диапазон измерений детектора для устранения значительной расцентровки.
Разворот вида машин для изменения положения машин, например электродвигателя и насоса.
Режим статического измерения требует наличия любых трех из восьми доступных точек измерений под углом 45 градусов.
Мониторинг в режиме реального времени горизонтальных и вертикальных корректировок машины.
Сохранение отчетов с результатами измерений в формате PDF на карту памяти USB.
Защита данных — автоматическое сохранение и возможность восстановления.
Возможность сохранения в устройстве до 200 файлов с результатами измерений.

Эффективные дополнительные возможности

Режим непрерывного снятия замеров SWEEP в сочетании с таблицей результатов и натяжением труб.
Возможность ввода целевых значений и значений теплового расширения.
Режим многоточечного измерения — измерение в любых трех или более положениях с поворотом на 60 градусов или более.
Центровка карданных и промежуточных валов.
Устанавливаемые пользователем допуски.
Собственное программное обеспечение центровки для управления файлами измерений и создания отчетов.

Мощные функции SHAFTALIGN OS3:
Режим измерений SWEEP (опция)
SHAFTALIGN OS3 считывает большое количество показаний, чтобы точно определить состояние центровки вала, причем для этого требуется поворот всего на 60 градусов.

Режим измерения Active Clock
В данном режиме интеллектуальная и прецизионная центровка обеспечивается благодаря использованию электронного MEMS инклинометра. Измерения снимаются в трех (или четырех) положениях, и при этом автоматически считывается угловое положение.

Автоматическая оценка центровки
"Функция динамических допусков TolChek оценивает состояние центровки на основании частоты вращения машины. Визуальная индикация состояния центровки отображается с помощью смайлика и светодиода. Обновление состояния происходит в режиме реального времени в процессе коррекции машины."

Режим отслеживания механических регулировок в ходе их выполнения Live Move
"Выполняется автоматическое вычисление результатов измерений муфт и опор как в горизонтальной,
так и в вертикальной плоскости. На графических изображениях машины отображается направление и величина коррекции положения опор. Во время активного сдвига SHAFTALIGN OS3 непрерывно измеряет коррекцию. Изменения положения
контролируемых элементов отображаются на экране в режиме реального времени."

Однолучевая технология (UniBeam) Запатентованная технология с одним лазером/ датчиком для простой настройки.
Интуитивно понятный пользовательский интерфейс. Система шаг за шагом направляет пользователя и помогает определить состояние центровки машины и оценить допуски.

Режим измерения Active Clock. Интеллектуальная и прецизионная центровка благодаря использованию электронного инклинометра.

Обмен данными через Bluetooth. Данные измерений передаются в компьютер по беспроводному интерфейсу.

Динамические допуски (TolChek). Автоматическая оценка состояния центровки и заданных пользователем допусков.

InfiniRange. Расширяет диапазон измерений детектора для обработки значительной расцентровки.

Активный сдвиг. Мониторинг в режиме реального времени горизонтальных и вертикальных корректировок состояния машины.

Разворот вида машин. Разворот вида машин для изменения положения, например, электродвигателя и насоса.

Проверка неплотного прилегания опоры. Измерение, коррекция и сохранение результатов.

Управление файлами. Сохраняет файлы измерения в устройстве и создает отчеты в виде PDF-файлов на карте памяти USB.

Защита данных. Автоматическое сохранение и возможность возобновления.

Технические характеристики

Передатчик	Принцип измерения: коаксиальный, отраженный лазерный луч. Защита от неблагоприятного воздействия окружающей среды: IP 67 (защита от временного погружения в воду, защита от попадания пыли). Защита от внешней засветки экрана: оптическая и активная электронно-цифровая компенсация. Температура хранения: от –20 до +80 °C (от –4 до +176 °F). Рабочая температура: от –10 до +55 C (от 14 до 131 F). Размеры: прибл. 107 × 70 × 49 мм (4 1/4 × 2 3/4 × 2 дюйма). Масса: прибл. 177 г (6 1/2 унции).
Лазер	Тип: полупроводниковый лазерный диод.
	Длина волны: 670 нм (красный, видимый).
	Класс безопасности: класс 2 в соответствии с IEC 60825-1:2007.
	Мощность луча: < 1 мВт.
	Расходимость пучка: < 0,3 мрад.
	Меры предосторожности: запрещается направлять источник лазерного излучения в глаза.
Детектор	Зона измерения: неограниченная, динамически расширяемая (патент США 6040903). Разрешение: 1 мкм (0,04 мил), точность (средн.): > 98 %.
Инклинометр	Диапазон измерения: от 0 до 360°.
	Разрешение: 0,1°.
	Погрешность инклинометра: ±0,30 % полной шкалы.
Отражатель	Тип: 90°, трехгранная призма; точность (средн.): > 99 %.
	Защита от неблагоприятного воздействия окружающей среды: IP 67.
	Температура хранения: от –20 до +80 °C (от –4 до +176 °F).
	Рабочая температура: от –20 до +60 °C (от –4 до +140 °F).
	Размеры: прибл. 100 × 41 × 35 мм (4 × 1 5/8 × 1 3/8 дюйма).
	Масса: прибл. 65 г (2 1/2 унции).
Модуль Bluetooth®
Класс 1, мощность передачи	100 мВ.
Дальность передачи	До 30 м (98 футов) при прямой видимости.
Соответствует	Правилам FCC, часть 15.
Светодиодные индикаторы	1 светодиод для беспроводной связи, 3 светодиода для состояния аккумуляторной батареи.
Источник питания	2 элемента питания × 1,5 В IEC LR6 (AA).
Время работы	17 часов при типовом использовании (цикл 50 % измерения, 50 % в режиме ожидания).
Рабочая температура	От –10 до +50 °C (от 14 до 122 °F).
Защита от воздействия окружающей среды	IP 65 (защита от пыли и прямого попадания воды), противоударная защита.
Размеры	Прибл. 81 × 41 × 34 мм (3 1/8 × 1 11/16 × 1 5/16 дюйма).
Масса	Прибл. 133 г (4,7 унции), включая батареи и провод.
Кейс для переноски	Стандартный: пластик ABS, испытан на падение с высоты 2 м (6 1/2 фута).
	Размеры кейса: прибл. 470 × 400 × 195 мм (18 1/2 × 15 3/4 × 7 3/4 дюйма).
	Масса, включая все стандартные компоненты: 5,8 кг (12,8 фунта).

Компьютер
ЦП	Intel XScale PXA270 с тактовой частотой 520 MГц.
Память	64 МБ RAM, карта памяти 64 МБ.
Дисплей	Тип: TFT, пропускающего типа (возможность чтения при ярком свете), 65 535 цветов, светодиодная подсветка. Встроенный датчик освещенности для автоматической настройки яркости экрана, повышающий время работы от аккумулятора. Разрешение: 320 × 240 пикселей; размеры: диагональ 89 мм (3,5 дюйма). Элементы клавиатуры: сектор клавиш навигации с клавишами «на уровень выше», «очистить» и «меню»; буквенно-цифровая клавиатура с аппаратными клавишами вывода на экран данных размеров, измерений и результата измерений. Светодиодные Многоцветный светодиодный индикатор для обозначения индикаторы статуса лазера и состояния центровки.
Источник питания	Утилизируемые элементы питания: 5 × 1,5 В IEC LR6 (AA) со средним временем работы 9 ч (для цикла 33 % измерений, 33 % расчетов и 33 % в режима ожидания).
	Встроенная литий-ионная перезаряжаемая батарея: 7,4 В/2,6 А·ч (для опционального компьютера) со средним времени работы 17 ч (для цикла 33 % измерений, 33 % расчетов и 33 % в режима ожидания).
Внешний интер- фейс	USB ведущий и USB ведомый. Встроенная система беспроводной передачи данных, класс 1, мощность передачи 100 мВт, RS232 (последовательный) для датчика, Разъем внешнего питания/зарядного устройства переменного тока.
Защита от воздействия окружающей среды	IP 65 (защита от пыли и прямого попадания воды), противоударная защита. Относительная влажность 10–90 %. среды
Диапазон температуры	Эксплуатация: От –10 до +50 °C (от 14 до 122 °F), Хранение: от –20 до +60 °C (от –4 до +140 °F).
Размеры	Прибл. 220 × 165 × 45 мм (8,7 × 6,5 × 1,8 дюйма).
Масса	742 г (1,64 фунта).
Соответствие CE	Соответствие требованиям соответствующих директив EC по электрическим приборам (73/23/EEC) и электромагнитной совместимости (2004/108/EC).
