ALI 40.020 Система лазерной центровки ROTALIGN Ultra iS
ROTALIGN Ultra iS
Интеллектуальная система лазерной центровки
Система ROTALIGN Ultra iS представляет собой
модульную платформу для различных приложений.

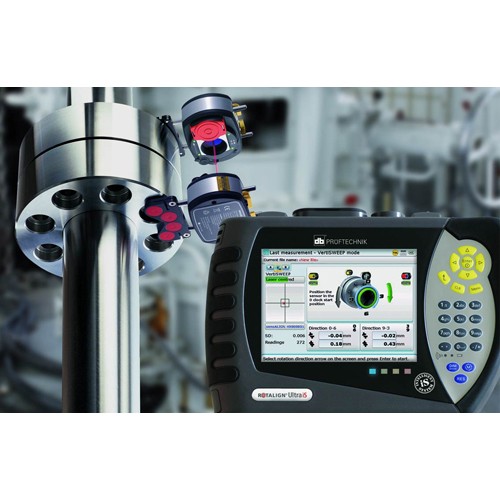

Система ROTALIGN Ultra iS состоит из компьютера
ROTALIGN Ultra, а также датчика и лазерного излучателя,
выполненных по технологии sensALIGN.
Три простых шага для достижения цели с функцией intelliSWEEP
- Ввод параметров
- Вращение вала
- Результат
Функция Live Trend
Функция Live Trend анализирует смещение оборудования, вызванное нагревом или особенностями эксплуатации, во время запуска и работы, а также позволяет замерить уровень его вибрации.
Проверка уровня вибрации
Проверка уровня вибрации после проведения центровки позволяет удостовериться, что оборудование можно эксплуатировать на полную мощность. Система ROTALIGN Ultra iS не требует применения дополнительных устройств для проверки уровня вибрации.
Радиочастотная идентификация оборудования
Технология радиочастотной идентификации оборудования позволяет идентифицировать отдельные агрегаты при помощи специальных RFID-меток (транспондеров) и сканера. Основные данные считываются напрямую с оборудования, обновляются и перезаписываются на транспондеры после проведения центровки. Данные могут быть загружены при помощи смартфонов, которые поддерживают технологию NFC.
Валопровод с несколькими муфтами
Возможен одновременный замер и центровка до 6 муфт.
Геометрические измерения
Точные измерения таких параметров как прямолинейность, уровень и плоскостность поверхности, параллельность и перпендикулярность.
Центровка отверстий
Идеально подходит для ремонта и восстановления ДВС, поршневых компрессоров и насосов, а также для центровки дейдвудных труб.
Сконструировано специально для центровки паровых и газовых турбин, а также для точной центровки внутренних элементов турбин, таких как кольца подшипников, диафрагмы, внутренние и наружные корпуса.
Режим Live Move
Отслеживание корректировок положения оборудования по вертикали и горизонтали в режиме реального времени. Во время запуска режима Live Move датчик может находится в любом угловом положении.
Обратите внимание на особенности системы
Семиаксиальная измерительная система XXL HD PSD
Семиаксиальная измерительная система со встроенным высокочувствительным детектором положения с расширенной областью измерений позволяет выявить любое смещение с высокой точностью.
Встроенная система измерения вибрации
Проверка уровня вибрации оборудования до и после проведения центровки
Контроль внешней вибрации
Запись уровня вибрации во время измерения положения корпусов работающих агрегатов
Встроенный МЭМС инклинометр
Высокоточные МЭМС инклинометры, встроенные в датчик и лазерный излучатель, позволяют выявлять люфт муфт и производить соответствующие поправки.
Управление электропитанием
Интеллектуальное управление энергопотреблением лазера и датчика
Перезаряжаемая аккумуляторная батарея, выполненная по последним литий-ионным технологиям
Длительное время работы без эффекта памяти
Аккумуляторы лазера и датчика взаимозаменяемы
Питание лазера и датчика может осуществляться от компьютера
ALIGNMENT CENTER
ALIGNMENT CENTER представляет собой единое программное обеспечение (ПО) для всех приборов и приложений компании PRÜFTECHNIK. Данное ПО позволяет подготавливать, анализировать, создавать или архивировать файлы измерений. Все данные по центровке и условиям измерений, включая компенсацию температурного расширения оборудования, предустановки и допуски сохраняются в ПО для последующего анализа и использования. Файлы можно перемещать с ПК на прибор и наоборот. Данное ПО также позволяет составлять развернутые профессиональные отчеты.
Технические характеристики
| Технические характеристики системы ROTALIGN Ultra iS | |
| Процессор | Intel XScale PXA270, 520 МГц |
| Память | 64 Мб оперативной памяти, 64 Мб встроенной флеш-памяти 1024 Мб съемной флеш-памяти |
| Экран | Тип: пропускающего (антибликового) типа цветной дисплей с TFT матрицей. Разрешение: VGA, 640х480 пикселей Размеры: 145 мм/5,7 дюйма по диагонали Клавиатура: Клавиши навигации с клавишами «Очистить», «Назад» и «Меню»; Буквенно-цифровая клавиатура с клавишами «Размеры», «Измерение» «Результаты» |
| Светодиодные индикаторы | 4 светодиодных индикатора состояния лазера и процесса центровки, 2 светодиодных индикатора, указывающих на статус беспроводного соединения и на уровень заряда батареи |
| Источник питания | Время работы: 25 часов (при использовании литий-ионной аккумуляторной батареи), 12 часов (при использовании одноразовых батареек); данное время указано с учетом обычного цикла работы (который состоит на 25% из измерений, на 25% из расчетов, остальные 50% времени система находится в режиме ожидания). Литий-ионная аккумуляторная батарея: 7,2 В / 6,0 А · ч Одноразовые батареи: 6х1,5 В батареек типа IEC LR14 («C») (дополнительно) |
| Подключение к внешнему устройству | 2 главных USB порта для подключения принтера, клавиатуры или ПК, 1 подчиненный USB порт для подключения принтера, клавиатуры или ПК, Разъем RS232 для датчика, Разъем I-Data для датчика, Ethernet, Встроенный модуль Bluetooth (класс 1) для беспроводной передачи данных мощность сигнала 100 мВт, Разъем для зарядного устройства |
| Класс защиты | Класс защиты IP65 (защита от пыли и прямого попадания воды), ударопрочный, Относительная влажность 10% - 90% |
| Диапазон температур | Рабочая температура: от 0°C до 45°C, Температура хранения: от -20°C до 60°C |
| Размеры | прим. 243 х 172 х 61 мм |
| Вес | 1 кг (без батарей) |
| Соответствие нормам ЕС | соответствует руководящим документам ЕС для электронных устройств (2004/108 EEC) |
| Датчик sensALIGN | |
| Процессор и память | ARM Cortex M3 и 2GB флеш-памяти |
| Класс защиты | IP65 (защита от пыли и прямого попадания воды), ударопрочный |
| Относительная влажность | 10% – 90% |
| Защита от воздействия внешнего освещения | Оптическая и электронно-цифровая компенсация |
| Рабочая температура | от -10°C до 50°C |
| Диапазон измерений | неограниченный, с возможностью расширения (патент США 6 040 903). |
| Разрешение измерения | 1 мкм |
| Погрешность измерения | <1,0% |
| Измерение уровня вибрации | мм/с, СКЗ, 10 Гц - 1 кГц |
| Дискретность инклинометра | 0,1° |
| Погрешность инклинометра | ±0,25% от общего диапазона |
| Подключение к внешнему устройству | Встроенный модуль Bluetooth (класс 1) для беспроводной передачи данных (протоколы RS232, RS485, I-Data) |
| Светодиодные | 4 светодиодных индикатора для настройки |
| индикаторы | лазера, 2 светодиодных индикатора, |
| указывающих на статус модуля Bluetooth и | |
| уровня заряда батареи | |
| Время работы | 12 часов непрерывной эксплуатации |
| Источник питания | Литий-полимерная аккумуляторная батарея 3,7 В / 1.6 А · ч/ 6 Вт · ч |
| Размеры | прим. 103 x 84 x 60 мм |
| Вес | прим. 310 гр. |
| Лазер sensALIGN | |
| Тип | Полупроводниковый лазер InGaAlP |
| Расходимость луча | 0,3 мрад |
| Класс защиты | IP65 (защита от пыли и прямого попадания воды), ударопрочный |
| Относительная влажность | 10% – 90% |
| Мощность луча | < 1 мВт |
| Длина волны | 635 нм (красный луч, видимый спектр) |
| Класс безопасности и меры предосторожности | Класс 2 по стандарту IEC 60825-1:2007 Не допускайте попадания луча в глаза! |
| Рабочая температура | от -10°C до 50°C |
| Разрешение инклинометра | 0,1° |
| Погрешность инклинометра | ±0,25% от общего диапазона |
| Светодиодные индикаторы | 2 светодиодных индикатора состояния лазера и уровня заряда батареи |
| Время работы | 70 часов непрерывной эксплуатации |
| Источник питания | Литий-полимерная аккумуляторная батарея 3,7 В / 1.6 А · ч/ 6 Вт · ч |
| Размеры | прим. 103 x 84 x 60 мм |
| Вес | прим. 330 гр. |
