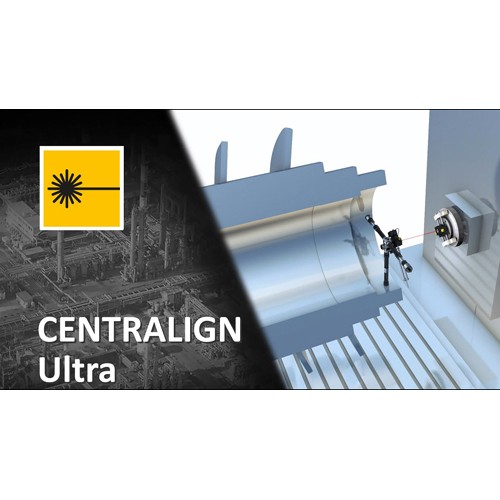

ALI 4.060 CENTRALIGN Ultra RS5 Центровка опор подшипников, проточных частей, диафрагм турбин

Прибор CENTRALIGN Ultra RS5

Центровка отверстий и измерения на турбинах
Если необходимо выполнить центровку отверстий в агрегатах
и различном оборудовании (двигатели внутреннего сгорания,
компрессоры, насосы, редукторы, дейдвудные трубы, паровые или
газовые турбины и др.), правильное решение – прибор CENTRALIGN Ultra RS5.

Измерения на диаметрах от 120 мм до 4000 мм
Контрольный датчик для отслеживания смещения лазерного луча
Прецизионная точность – разрешение в микронах
Скорость и точность работы выше, чем у любого традиционного
метода
Расстояние между лазерным источником и датчиком до 50 м (при
использовании лазера дальнего действия)
Совместимость с ПО Alignment Center

Базовая комплектация ALI 4.060 включает в себя следующее:

ALI 4.837 Футляр CENTRALIGN Ultra со вкладышем
ALI 4.202 Компьютер ROTALIGN Ultra, включая перезаряжаемую батарею ROTALIGN Ultra ALI 4.603 и подставку ROTALIGN ALI 4.201
ALI 3.900 Датчик RS5
ALI 3.981-2 Кабель датчика (2 м)
ALI 3.910 Лазер RS5
ALI 4.621i Bluetooth-модуль
ALI 4.505-0,5 Кабель для Bluetooth-модуля
ALI 12.502-2 Кабель ПК/USB
ALI 12.503 Кабель USB/периферийные устройства
ALI 12.651-I Источник питания переменного тока/зарядное устройство (универсальный)
ALI 4.501-IS Набор магнитного базового адаптера
ALI 2.789 Держатель датчика
ALI 2.773-110 Плунжер (110 мм/4 21/64 дюйма)
ALI 2.773-270 Плунжер (270 мм/10 5/8 дюйма)
ALI 2.783-S Универсальный монтажный мост со шпильками(малый)
ALI 2.177 Опорная стойка (70 мм/2 3/4 дюйма), черная, комплект содержит 2 шт. ALI 2.177
ALI 2.170 Опорная стойка (115 мм/4 17/32 дюйма), белая, комплект содержит 2 шт. ALI 2.170
ALI 2.171 Опорная стойка (150 мм/5 29/32 дюйма), черная, комплект содержит 2 шт. ALI 2.171
ALI 2.172 Опорная стойка (200 мм/7 7/8 дюйма), серая, комплект содержит 2 шт. ALI 2.172
ALI 2.173 Опорная стойка (250 мм/9 27/32 дюйма), зеленая, комплект содержит 2 шт. ALI 2.173
ALI 2.778 Элемент жесткости
007391055 Шестигранный ключ (2,5 мм/3/32 дюйма)
007391056 Шестигранный ключ (3,0 мм/1/8 дюйма)
007391057 Шестигранный ключ (4,0 мм/5/32 дюйма)
ALI 2.911 Ткань для чистки линз
ALI 3.589 Рулетка, мм/дюймы
DOC 04.203.ru Руководство по эксплуатации CENTRALIGN Ultra RS5
ALI 9.513.DG Акт проверки датчика RS5
ALI 4.748 Сертификат регистрации встроенного ПО CENTRALIGN Ultra
ALI 17.452 Карта памяти USB с программным обеспечением
GEO CENTER и документацией не него

Технические характеристики

Лазер RS5

Особенности

Тип: полупроводниковый лазерный диод Расходимость пучка: 0,3 мрад
Защита от неблагоприятного воздействия окружающей среды: IP 67 (защита от временного погружения в воду, защита от попадания пыли)
Мощность луча: < 1 мВт
Длина волны: 670 нм (станд.) (красный, видимый)
Класс безопасности: лазеры класса безопасности 2 в соответствии с требованиями стандарта IEC 60825-1:2007
Соответствует положениям 21 CFR 1040.10 и 1040.11, за исключением отступлений в соответствии с уведомлением о лазерах № 50 от 24 июня 2007 года.
Меры предосторожности: запрещается направлять источник лазерного излучения в глаза Источник питания: 2 элемента питания по 1,5 В IEC LR6 (AA)
Диапазон рабочих температур: от -10 до 50 °C (от 14 до 122 °F)
Температура хранения: от -20 до 80 °C (от -4 до 176 °F)
Размеры: прибл. 105 × 74 × 47 мм (4 9/64 × 2 29/32 × 1 27/32 дюйма) Масса: прибл. 227 г [8 унций], включая элементы питания и кабель

Датчик RS5

Особенности

5-осный датчик: 2 плоскости (4 оси смещения и угол)
Защита от неблагоприятного воздействия окружающей среды: IP 67 (защита от временного погружения в воду, защита от попадания пыли)
Защита от внешней засветки экрана: да
Температура хранения: от -20 до 80 °C (от -4 до 176 °F)
Диапазон рабочих температур: от -10 до 60 °C (от 14 до 140 °F)
Размеры: Прибл. 105 × 74 × 53 мм (4 9/64 × 2 29/32 × 2 3/32 дюйма) Масса: Прибл. 220 г (7 3/4 унции)
Область измерений: неограниченная, динамически расширяемая (патент США 6 040 903) Разрешение: 1 мкм (0,04 мил) и угловое 10 мкрад
Точность (среднее значение): > 98 %. Частота измерения: прибл. 20 Гц Разрешение инклинометра: 0,1°
Погрешность инклинометра: 0,3 % от полной шкалы

Лазер дальнего действия
Тип	полупроводниковый лазер Ga-Al-As
Расходимость лазерного пучка	0,2 мрад
Дальность действия	До 50 м в зависимости от датчика
Диапазон регулировок	Смещение +3 мм по X и Y Угловое смещение +3° по X и Y
Точность регулировки	0,002 мм
Защита от неблагоприятных воздействий окружающей среды	Электрические компоненты – IP 65 Механические компоненты – IP 20
Мощность лазерного пучка	< 1 мВт, длина волны (станд.): 675 нм [для ALI 4.100] или 635 нм [для ALI 4.100-IS] (красный, видимый)
Диаметр луча	8 мм
Класс безопасности	Класс 2; по FDA (Управление по санитарному надзору за качеством пищевых продуктов и медикаментов США): 21; по CFR (Свод федеральных нормативных актов США): 1000 и 1040
Меры предосторожности	Запрещается направлять источник лазерного излучения в глаза
Источник питания	Блочный элемент питания 9 В, размещенный в блоке питания
Температура хранения	От -20 до 80 °C [от -4 до 176 °F]
Диапазон рабочих температур	От -10 до +50 °C (от 14 до 122 °F)
Размеры	Прибл. 90 x 90 x 150 мм
Масса	Прибл. 820 г [1,8 фунта]

Компьютер
ЦП	Процессор Marvell XScale с тактовой частотой 520 MГц
Память	64 Мб RAM, внутренняя флеш-память: 64 Мб, карта памяти Compact Flash: 1024 Мб
Дисплей	Тип: цветной графический TFT-дисплей пропускающего типа с подсветкой (читаемый при солнечном освещении) Разрешение: Full VGA, 640 x 480 пикселей Размеры: диагональ 5,7 дюйма (145 мм) Элементы клавиатуры: сектор навигации с клавишами «На уровень выше», «Очистить» и «Меню»; буквенно-цифровая клавиатура с аппаратными клавишами вывода на экран данных размеров, измерений и результата измерений
Светодиодные индикаторы	4 светодиодных индикатора для обозначения статуса лазера и состояния центровки 2 светодиода для обозначения беспроводной передачи данных и состояния аккумулятора
Источник питания	Время работы: 25 часов (от перезаряжаемого литий-ионного аккумулятора), 12 часов (от неперезаряжаемых элементов питания) при стандартном режиме использования (исходя из рабочего цикла в 25 % на измерения, 25 % на расчеты и 50 % на режим сна) Неперезаряжаемые элементы питания: 6 штук, 1,5 В IEC LR14 (C) Литий-ионный аккумулятор: 7,2 В/6,0 А/ч (опция)
Внешние интерфейсы	2 USB-хоста для принтера или клавиатуры 1 USB-порт, ведомый, для связи с ПК RS232 (последовательный порт) для гнезда датчика I-Data Встроенный беспроводной интерфейс Bluetooth®, класс 1, мощность передачи 100 мВт Разъем внешнего питания/зарядного устройства переменного тока
Защита от неблагоприятных воздействий окружающей среды	IP 65 (защита от пыли и прямого попадания воды), противоударная защита Относительная влажность 10–90 %.
Диапазон температур	Эксплуатация: от 0 до 45 °C (от 32 до 113 °F) Хранение: от -20 до 60 °C (от -4 до 140 °F)
Размеры	Прибл. 243 x 172 x 61 мм (9 9/16 x 6 3/4 x 2 3/8 дюйма)
Масса	1 кг / 2,2 фунта (без аккумулятора)
Соответствие CE	См. сертификат соответствия СЕ, размещенный на веб-сайте PRUFTECHNIK www. pruftechnik.com

Модуль Bluetooth
Особенности	Класс 1, мощность передачи 100 мВт Дальность передачи: до 100 м [328 футов] линии прямой видимости Соответствует правилам Федеральной комиссии связи США, часть 15.247 Светодиодные индикаторы: 1 светодиод для беспроводной связи, 3 светодиода для отображения состояния аккумулятора Источник питания: 2 элемента питания × 1,5 В IEC LR6 (AA) Время работы: 14 часов в нормальном режиме работы (рабочий цикл: 50 % измерения, 50 % в режиме ожидания) Диапазон рабочих температур: от -10 до 50 °C (от 14 до 122 °F)
Защита от неблагоприятных воздействий окружающей среды	IP 65 (защита от пыли и прямого попадания воды), противоударная защита
Размеры	Прибл. 81 × 41 × 34 мм (3 1/8 × 1 11/16 × 1 5/16 дюйма)
Масса	Прибл. 133 г (4,7 унции), включая аккумуляторы и кабель
Кейс для переноски
Особенности	Материал (корпус): Injection Molded HPX ® high performance resin Размеры Прибл. 551 x 358 x 226 мм (21 11/16 x 14 3/32 x 8 57/64 дюйма) Масса (включая формовочный пеноматериал и все стандартные детали): прибл. 11 кг (24,25 фунта)
